| 加工定制 | 是 |
|---|---|
| 重量 | 50（kg） |
| 應用領域 | 制冷 |
| 類型 | 噴淋式冷凝器 |
| 形式 | 列管式 |
| 品牌 | 廣凌昌 |
| 型號 | WB-15 |
廣東冷凝器生產廠家 直銷殼管式冷凝器 翅片式冷凝器 蒸發器 歡迎新老客戶前來咨詢！！！
電 話：0755-27757478
手 機：13713811586
傳 真：0755-27272682
聯 系人：李小姐
電子郵件：guanglingchang@126.com
Q Q：3088785225
公司地址：深圳市沙井萬豐豐山二路富民工業區31棟A6

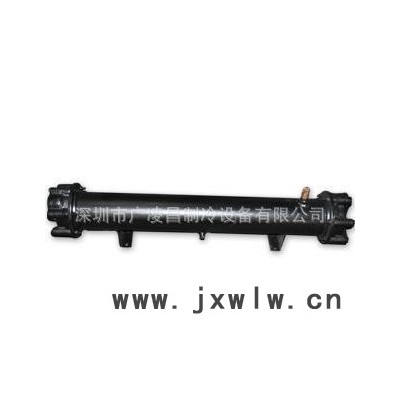

殼管式冷凝器是一種結構相對簡單、維修方便、換熱性能高的熱交換器、單回路、雙回路，它是專門為空調系統、冷卻系統、熱泵及加工等系統而設計的，被廣泛用于化工制冷、動力廠、冷凍機械等用途。
1.殼管式冷凝器:換熱范圍：11340Kcal/h~1134000Kcal/h (4HP~450HP)。
2.殼管式冷凝器:精密數控加工制制，經國家測試中心測試，技術指標達到國際先進水平。
3.殼管式冷凝器:側蓋設計，易于清洗維護。♥♥
4.殼管式冷凝器:采用優質外螺紋銅管，高強度密封結構，密封性好，增加換熱能力。
5.殼管式冷凝器:HCFC、HFC或其它類型冷媒均可配套使用。
注：1.我公司冷水系列入口溫度為12℃--出口溫度為7℃.
2.特殊,非標準規格可按要求定制..（注：由于網頁展示問題，以下結構尺寸圖可點右健，然后圖片另存為下載后放大對照表格參數，給您帶來不便非常遺憾。）

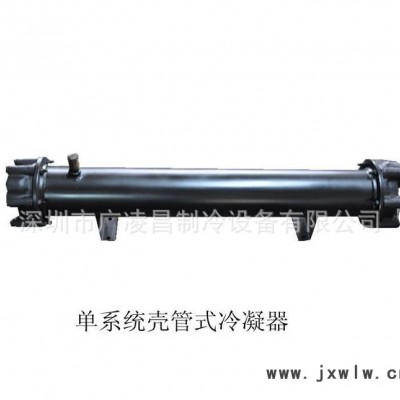

殼管式冷凝器參數表（單回路）：
型號 參數 |
| WB-03 | WB-05 | WB-08 | WB-10 | WB-12 | WB-15 | WB-20 | WB-30 | WB-40 | WB-50 | WB-60 | WB-80 | WB-100 | WB-120 |
冷凍能力 | RT | 3 | 5 | 8 | 10 | 12 | 15 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
外型尺寸 | Amm | 630 | 790 | 870 | 950 | 1140 | 1130 | 950 | 1340 | 1600 | 1700 | 2100 | 2000 | 2350 | 2700 |
Bmm | 510 | 670 | 750 | 830 | 1020 | 990 | 1090 | 1470 | 1750 | 1850 | 1950 | 1800 | 2150 | 2500 | |
B1mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
B2mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
C1mm | 160 | 160 | 188 | 188 | 188 | 240 | 240 | 240 | 290 | 290 | 380 | 380 | 380 | 410 | |
C2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
DB | 5〞 | 5〞 | 6〞 | 6〞 | 6〞 | 8〞 | 8〞 | 8〞 | 10〞 | 10〞 | 10〞 | 12〞 | 12〞 | 14〞 | |
Emm | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 200 | |
Fmm | 60 | 60 | 80 | 80 | 80 | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
管徑 | 冷媒入口cu | 5/8〞 | 5/8〞 | 7/8〞 | 1〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-3/8〞 | 1-5/8〞 | 2-1/8〞 | 2-1/8〞 | 2-1/8〞 | 3〞 | 3〞 |
冷媒入口cu | 1-2〞 | 5/8〞 | 5/8〞 | 3/4〞 | 7/8〞 | 7/8〞 | 7/8〞 | 1-1/8〞 | 1-1/8〞 | 1-5/8〞 | 1-5/8〞 | 1-5/8〞 | 1-5/8〞 | 1-5/8〞 | |
可熔栓 |
|
|
|
|
|
|
|
|
|
| 1/4〞 |
|
|
| |
冷卻水口B | 1〞 | 1〞 | 1-1/2〞 | 1-1/2〞 | 1-1/2〞 | 2〞 | 2〞 | 2-1/2〞 | 3〞 | 3〞 | 3〞 | 4〞 | 4〞 | 4〞 | |
筒身厚 | mm | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 |
管板厚 | mm | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 |
銅管直徑 | cu | 1/2〞 | 5/8〞 | 5/8〞 | 5/8〞 |
|
|
|
|
|
| 5/8〞 |
|
|
|
散熱面積 | ㎡ | 1.49 | 2.48 | 3.96 | 4.95 | 5.95 | 7.43 | 9.98 | 14.98 | 20.01 | 24.98 | 29.95 | 40.01 | 50.05 | 59.41 |
水量 | m3h | 1.58 | 2.15 | 4.00 | 4.8 | 9.38 | 12.5 | 18.75 | 25.0 | 15.63 | 28.13 | 31.25 | 37.5 | 37.5 | 50 |
重量 | kg | 16 | 28 | 47 | 53 | 53 | 88 | 105 | 140 | 88 | 175 | 158 | 210 | 210 | 280 |

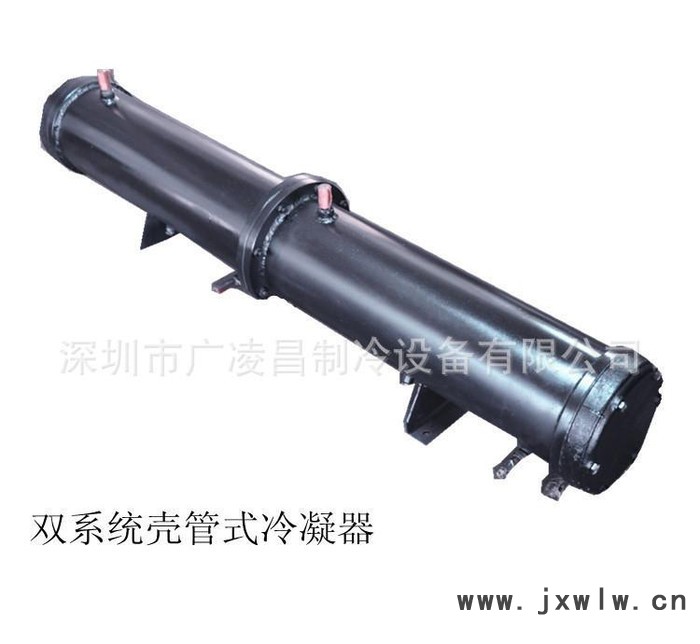

殼管式冷凝器參數表（雙回路）：
型號 參數 |
| WB-10 | WB -15 | WB -20 | WB -25 | WB -30 | WB -40 | WB -50 | WB -60 | WB -80 | WB -100 | WB -120 |
冷凍能力 | RT | 5*2 | 7.5*2 | 10*2 | 12.5*2 | 15*2 | 20*2 | 25*2 | 30*2 | 40*2 | 50*2 | 60*2 |
外型尺寸 | Amm | 1140 | 1420 | 1500 | 1500 | 1580 | 1550 | 1850 | 2450 | 1900 | 2400 | 2500 |
Bmm | 1020 | 1300 | 1360 | 1360 | 1440 | 1400 | 1700 | 2300 | 1700 | 2200 | 2300 | |
B1mm | 510 | 650 | 680 | 680 | 720 | 720 | 850 | 1150 | 850 | 1100 | 1150 | |
B2mm | 510 | 650 | 680 | 680 | 720 | 720 | 850 | 1150 | 850 | 1100 | 1150 | |
C1mm | 188 | 188 | 240 | 240 | 240 | 290 | 290 | 290 | 380 | 380 | 410 | |
C2 | 230 | 230 | 280 | 280 | 280 | 340 | 340 | 340 | 380 | 380 | 410 | |
DB | 6〞 | 6〞 | 8〞 | 8〞 | 8〞 | 10〞 | 10〞 | 10〞 | 12〞 | 12〞 | 14〞 | |
Emm | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | |
Fmm | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | |
管徑 | 冷媒入口cu | 5/8〞 | 7/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-3/8〞 | 1-3/8〞 | 1-5/8〞 | 1-5/8〞 | 2〞 |
冷媒入口cu | 5/8〞 | 5/8〞 | 7/8〞 | 7/8〞 | 7/8〞 | 7/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-3/8〞 | |
可熔栓 |
|
|
|
|
|
| 1/4〞 |
|
|
|
| |
冷卻水口B | 1-1/2〞 | 2〞 | 2〞 | 2-1/2〞 | 2-1/2〞 | 3〞 | 3〞 | 4〞 | 4〞 | 4〞 | 4〞 | |
筒身厚 | mm | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
管板厚 | mm | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 | 28 |
銅管直徑 | cu |
|
|
|
|
|
| 5/8〞 |
|
|
| 5/8〞 |
散熱面積 | ㎡ | 4.95 | 7.49 | 9.98 | 12.51 | 15.01 | 19.99 | 24.97 | 30.01 | 39.97 | 49.99 | 59.98 |
水量 | m3h | 9.38 | 12.5 | 18.75 | 25.0 | 15.63 | 28.13 | 31.25 | 37.5 | 37.5 | 50 | 62.5 |
重量 | kg | 53 | 88 | 105 | 140 | 88 | 175 | 158 | 210 | 210 | 280 | 350 |
殼管式冷凝器參數表（三回路）
型號 參數 |
| WB -15 | WB -24 | WB -30 | WB -37 | WB -40 | WB -45 | WB -50 | WB -60 | WB -75 | WB -90 | WB -120 | WB -150 | WB -180 |
冷凍能力 | RT | 5*3 | 8*3 | 10*3 | 12.5*3 | 15+10+15 | 15*3 | 15+20+15 | 20*3 | 25*3 | 30*3 | 40*3 | 50*3 | 60*3 |
外型尺寸 | Amm | 1430 | 1800 | 1820 | 2080 | 2000 | 2220 | 2440 | 2450 | 2600 | 2150 | 2800 | 2700 | 3200 |
Bmm | 1380 | 1650 | 1680 | 1950 | 1860 | 2070 | 2300 | 2250 | 2400 | 1950 | 2580 | 2500 | 3000 | |
B1mm | 436 | 550 | 560 | 650 | 690 | 690 | 900 | 750 | 800 | 650 | 860 | 1250 | 1500 | |
B2mm | 436 | 550 | 560 | 650 | 480 | 690 | 690 | 750 | 800 | 650 | 860 | 1250 | 1500 | |
C1mm | 188 | 240 | 240 | 240 | 290 | 290 | 290 | 340 | 340 | 380 | 380 | 400 | 400 | |
C2 | 230 | 230 | 280 | 280 | 280 | 280 | 280 | 340 | 340 | 380 | 380 | 420 | 420 | |
DB | 6〞 | 6〞 | 6〞 | 8〞 | 8〞 | 8〞 | 8〞 | 10〞 | 10〞 | 12〞 | 12〞 | 14〞 | 14〞 | |
Emm | 60 | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
Fmm | 60 | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
管徑 | 冷媒入口cu | 5/8〞 | 7/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-3/8〞 | 1-3/8〞 | 1-3/8〞 | 1-5/8〞 | 2〞 | 2〞 |
冷媒入口cu | 5/8〞 | 5/8〞 | 7/8〞 | 7/8〞 | 7/8〞 | 7/8〞 | 7/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-1/8〞 | 1-3/8〞 | 1-3/8〞 | |
可熔栓 |
|
|
|
|
|
| 1/4〞 |
|
|
|
|
|
| |
冷卻水口B | 2〞 | 2-1/2〞 | 2-1/2〞 | 2-1/2〞 | 3〞 | 3〞 | 3〞 | 4〞 | 4〞 | 4〞 | 4〞 | 5〞 | 6〞 | |
筒身厚 | mm | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 |
管板厚 | mm | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 | 28 | 28 | 28 |
銅管直徑 | cu |
|
|
|
|
|
| 5/8〞 |
|
|
|
|
| 5/8〞 |
散熱面積 | ㎡ | 7.43 | 12.01 | 14.98 | 18.80 | 20.01 | 22.42 | 25.03 | 29.95 | 37.49 | 45.00 | 60.02 | 74.99 | 89.95 |
水量 | m3h | 9.38 | 12.5 | 18.75 | 25.0 | 15.63 | 28.13 | 31.25 | 37.5 | 37.5 | 50 | 62.5 | 75 | 112.5 |
重量 | kg | 53 | 88 | 105 | 140 | 88 | 175 | 158 | 210 | 210 | 280 | 350 | 420 | 630 |
