| 類型 | 普通車床 |
|---|---|
| 控制形式 | 數控 |
| 主電機功率 | 7.5（kw） |
| 外形尺寸 | 2470X1400X1600（mm） |
| 加工精度 | 高精度 |
| 最大加工長度 | 1000（mm） |
| 最大加工直徑 | 400（mm） |
| 最大回轉直徑 | 400刀架上200（mm） |
| 主軸轉速級數 | 無級 |
| 主軸通孔直徑 | 53（mm） |
| 安裝形式 | 落地式 |
| 布局形式 | 臥式 |
| 適用行業 | 通用 |
| 動力類型 | 電動 |
| 適用范圍 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 保修一年，全國聯保 |
| 品牌 | 沈陽機床 |
| 型號 | CAK4085i |

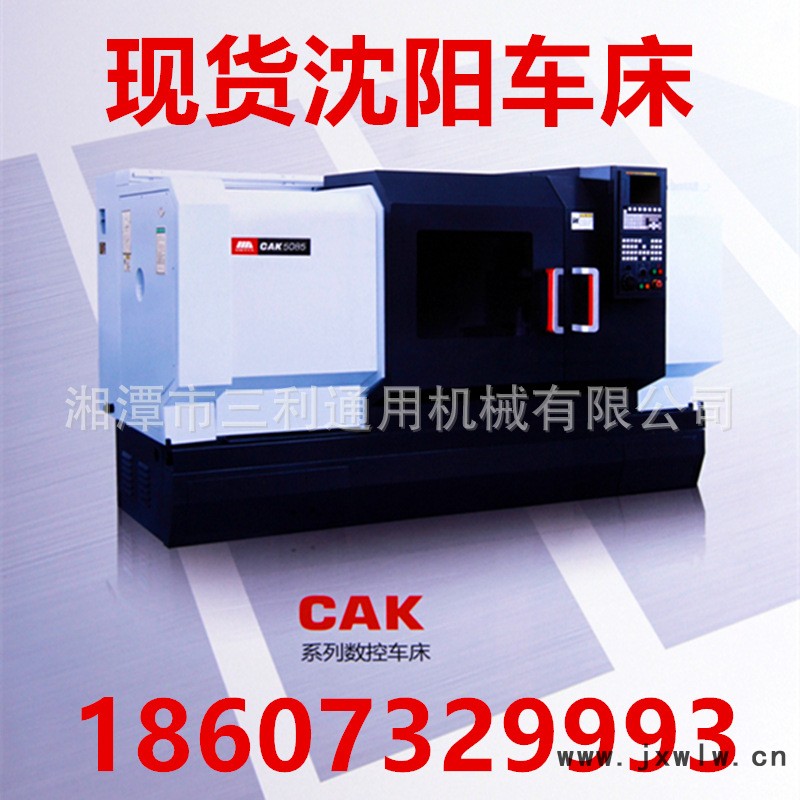

現貨**沈陽機床CAK數控車床CAK3665i數控機床
沈陽CAK5085數控車床是通用性較好的一款數控車床，敬請用戶在選購時根據工件的具體要求確定機床型號、參數，如有疑問歡迎點擊在線客服進行咨詢。購買沈陽CAK5085數控車床，您將充分享受湘潭市三利通用機械提供的選型指導、技術指導、維護維修等**服務。
| 項目 | 單位 | CAK4085 | 備注 |
| 采用數控系統 | GSK980TDb、SINUMERIK 808D，SINUMERIK 828D，F(xiàn)ANUC、華中HNC-21TD、DASEN-3i | ||
| 床身上**大回轉直徑 | mm | 400 | |
| **大工件長度 | mm | 1000 | |
| **大切削直徑 | mm | 400/立四、320/臥六 | |
| **大切削長度 | mm | 850/立四、750/臥六 | |
| 滑板上**大切削直徑 | mm | 200 | |
| 主軸端部型號 | A6，A8 | ||
| 主軸前端錐孔錐度 | 莫氏圓錐5.5號 | ||
| 主軸孔徑 | mm | 53/80 | |
| 主軸轉速范圍 | r/min | Ⅰ150～520Ⅱ440～1153Ⅲ770～2000（手動卡盤**高1600）； | |
| 200～2400； | |||
| 80：200～2000 | |||
| 主軸轉速級數 | 53：手動Ⅲ檔+變頻 | ||
| 80：無級 | |||
| 主電機額定輸出功率 | kW | 5.5，7.5 | |
| 主電機額定扭矩 | N.m | 52，72 | |
| 主電機基準頻率 | Hz | 33 | |
| 中心高（距地面） | mm | 1070 | |
| X軸快移速度 | m/min | 6 | |
| Z軸快移速度 | m/min | 10 | |
| X軸行程 | mm | 220 | 立四 |
| Z軸行程 | mm | 850 | 立四 |
| X軸**小設定單位 | mm | 0.001 | |
| Z軸**小設定單位 | mm | 0.001 | |
| 尾座套筒直徑 | mm | 60 | |
| 尾座套筒行程 | mm | 140 | |
| 尾座套筒錐孔錐度 | 莫氏4號 | ||
| 刀架形式 | 四工位，六工位 | ||
| 刀方尺寸 | mm | □20×20 | |
| 機床外形尺寸 | |||
| (全封閉)（長寬高） | mm | 2470X1400X1600 |
|

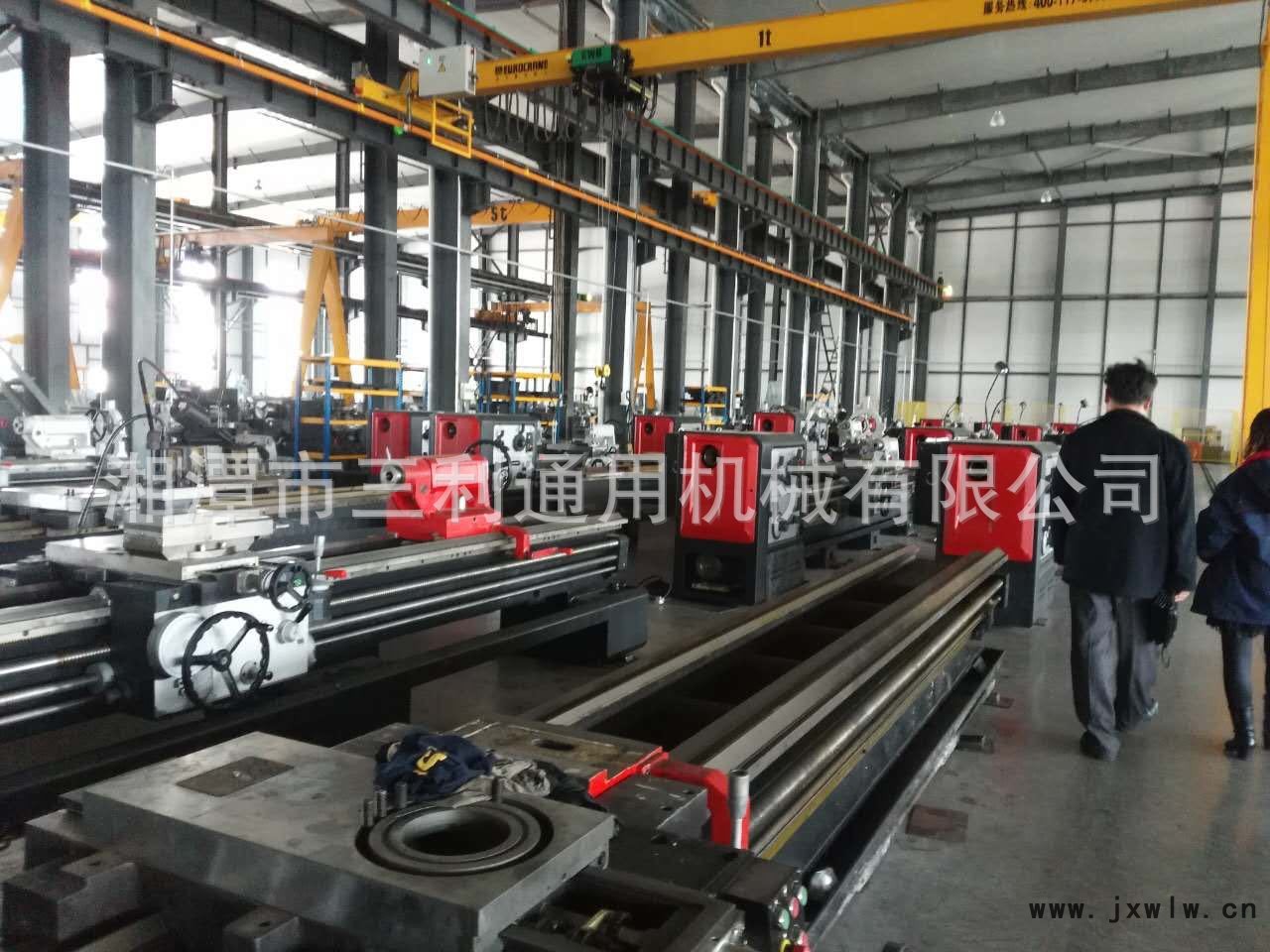

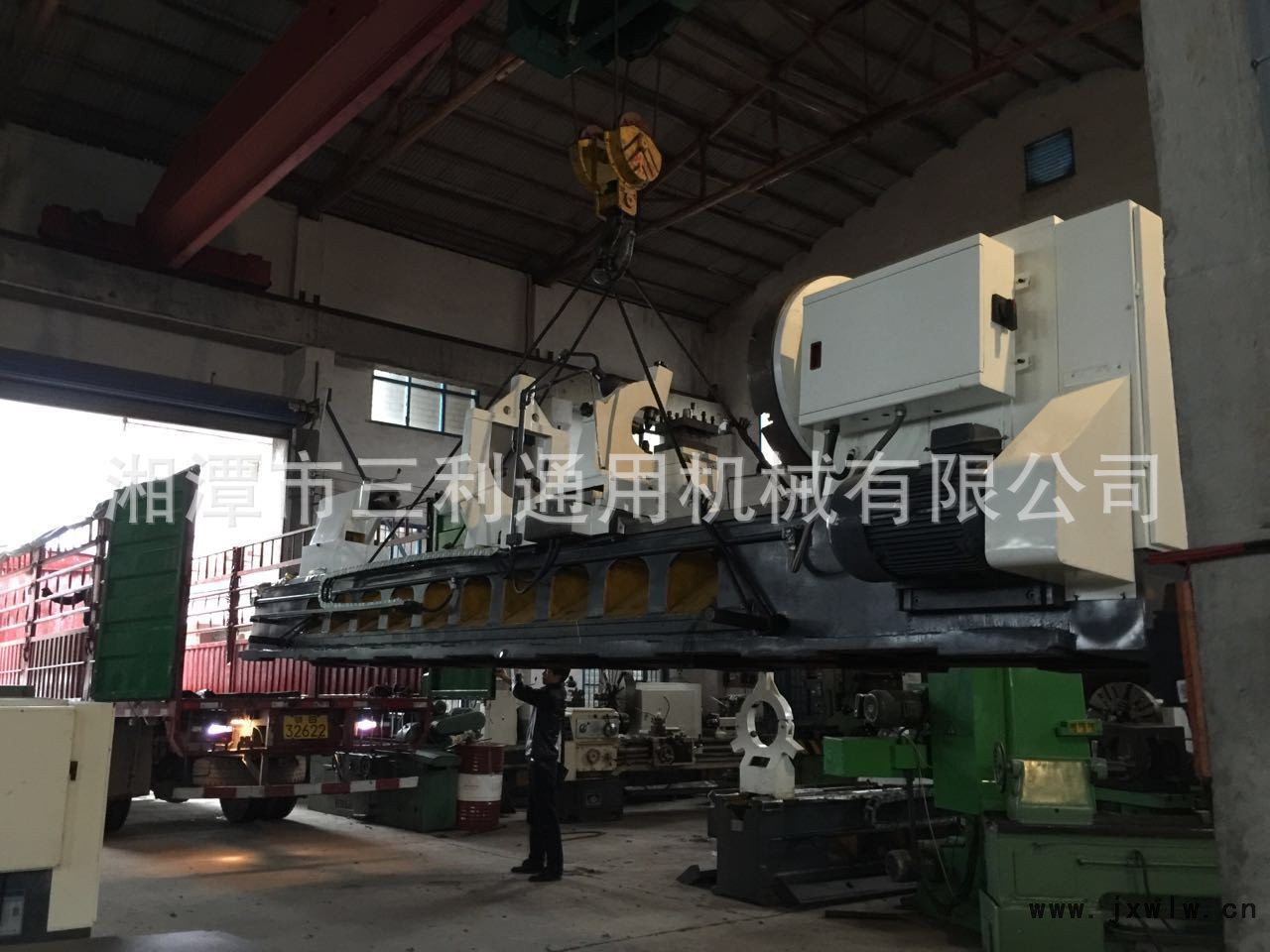

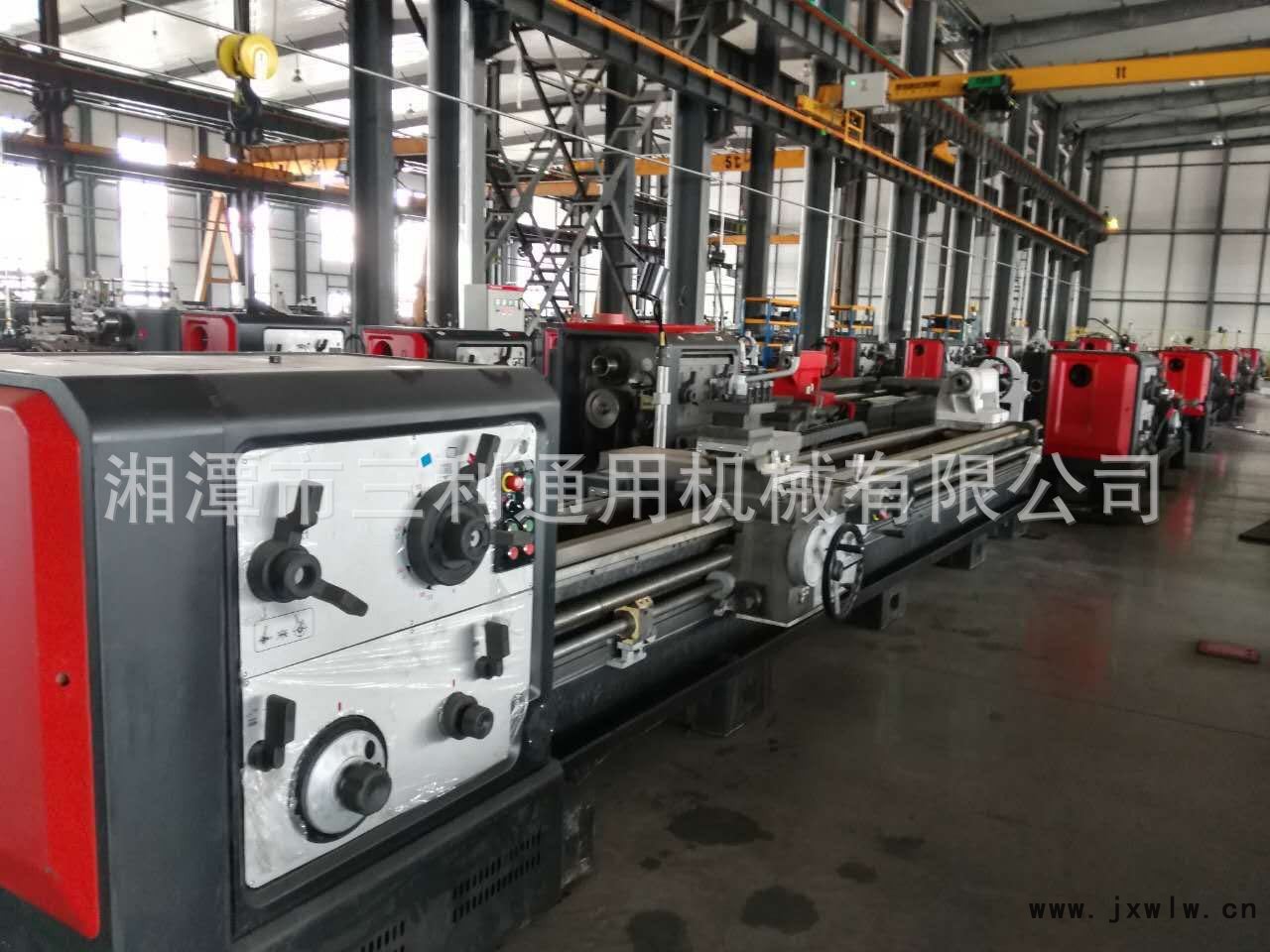

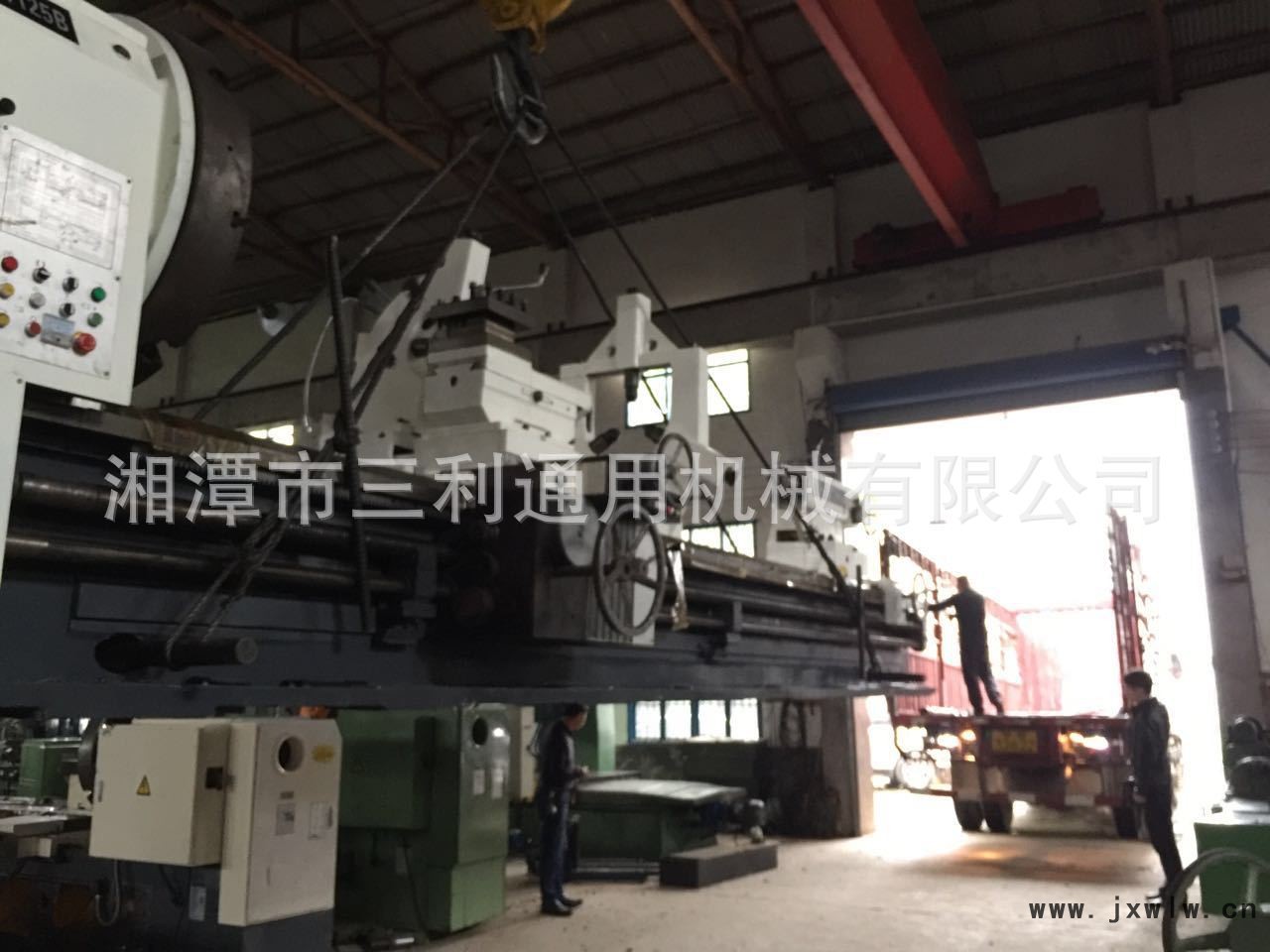

車間裝車實拍：
1、床身

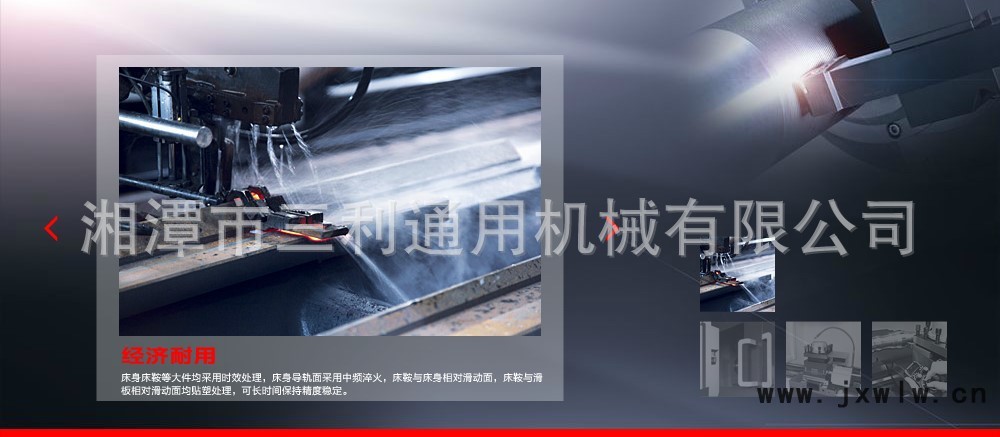

沈陽CAK4085數控車床采用水平床身，床身導軌采用山形-平面組合導軌形式并中頻淬火，淬硬層達2mm，硬度達HRC52。
2、主傳動系統
沈陽CAK4085數控車床有手動變檔和單主軸結構床頭，主軸軸承都選用高精密主軸軸承。主軸箱設計時考慮到**小熱變形，采用散熱措施及相應的減少主軸熱變形的措施，經精心裝配，主軸具有溫升低，熱變形小，精度高的特點，使主軸長期工作時能保持主軸軸線的相對穩定。
3、卡盤
沈陽CAK4085數控車床標準配置為手動卡盤K11 250C/A16，大孔徑主軸機床標準配置為手動卡盤K11250?？筛鶕?jù)用戶要求來選配臺灣產10＂液壓卡盤及相應的卡盤液壓油缸**大使用油壓為3.5MPa。
4、進給系統
沈陽CAK4085數控車床橫向進給、縱向進給是采用伺服電機通過一個彈性聯軸器與滾珠絲杠連接。
滾珠絲杠支承形式采用一端固定一端支承的形式，這種支承方式可使得絲杠在工作過程中由于溫度升高而引起絲杠伸長，能自由延伸而不致產生縱向彎曲。
為了補償因工作溫度升高而引起絲杠伸長，保證絲杠使用時的定位精度和滾珠絲杠的系統剛性，絲杠采用螺母進行預拉伸負荷。
5、刀架
沈陽CAK4085數控車床標準配置刀架為SLD-90立式四工位刀架，該刀架采用編碼器控制，具有剛性好，重復定位精度高，轉位時間短，重切削時變形小等特點。也可以根據用戶的需求選配臥式六工位刀架。
6、尾座
沈陽CAK4085數控車床標準配置為手動尾座。手動尾座即與普通車床相同，依據偏心原理鎖緊在床身上，用手搖手輪使絲桿帶動尾座主軸前進、后退。尾座體移動是手動進行的，首先將尾座體卡緊裝置松開，將尾座移至所需位置，然后鎖緊尾座體。也可以根據用戶的需求選配液壓尾座。
7、防護及冷卻
沈陽CAK4085數控車床采用全封閉防護形式，適合不同的加工環境，操作安全，排屑方便、流暢。冷卻采用的冷卻泵流量大、揚程高，工件和刀具都能夠得到充分的冷卻，保證工件的加工精度，提高刀具的使用壽命。
8、電氣系統
沈陽CAK4085數控車床的CNC數控系統采用980TDb等數控系統，所選數控系統能適應高效率、高速、高精度的機械加工，且具有操作方便、功能齊全、可靠性高等優點。沈陽CAK4085數控車床的機床電氣設計符合GB-5226.1電氣標準要求。電路的動力回路均有過流、短路保護措施，機床相關動作都有相應的互鎖，以保障設備和人身安全。電氣系統具有自診斷功能，操作及維修人員可根據診斷信息隨時觀察到機床各部分的運行狀態。
主要電氣元件選用國內知名品牌的產品，從而確保機床的安全性、可靠性。
電氣柜采用全封閉形式，采取了防塵降溫措施，并在電氣柜內預留一定空間以便于擴展功能。
9、安全保護
沈陽CAK4085數控車床具有防護罩防護，并考慮多項安全保護措施，如：電控柜安全裝置，安全操作門，確保機械及人身之安全，符合ISO9000認證標準。當機床遇到外部突然斷電或自身故障時，由于控制電路的特殊設計，機床可動進給軸，冷卻電機等如已在“啟動”狀態的，將進入“停止”狀態；如已在“停止”狀態的則不可自行進入啟動狀態，確保了機床的安全。另外由于機床計算機內的控制程序是“固化”在芯片中的，而零件加工程序是由電池供電保護的，所以，意外斷電或故障時，不會丟失計算機內存儲的程序。沈陽CAK4085數控車床配置的緊急停止按鈕，可防止各種突發故障給機床造成損壞。由于軟件的合理設計，報警可通過顯示器顯示文字及報**；機床根據情況將報警的處理方式分為三類：對緊急報警實行“急停”；對一般報警實行“進給保持”；對操作錯誤進行“提示”。
本車床功率大，剛性強、主軸調速范圍廣，適用于強力或高速切削，可以車削端面、外圓、內孔以及公制、英制、模數、徑節各種螺紋，并可承擔鉆孔，套料、鏜孔等工藝。主軸的制動及正反轉變向是液壓控制，剎車靈敏可靠，可用按鈕不停車變換一級速度。床頭箱內用壓力油強制潤滑，主軸轉速范圍具有數種，供用戶選擇。
溜板箱內有安全機構，可防止車床因過載而損壞。上刀架可以機動車削短的錐體，縱向進給與上刀架進給的復合運動可機動車削長的錐體，床身導軌經表面淬火，以提高導軌的壽命，車床的操縱手柄集中，使用方便靈活。
視頻看機床請加微信：18607329993
現貨CW6280B,CW61100B,CW61125B車床價格：
1.5米為6.8-8.8萬 【現場實物試車試工件，包運費】
3米為9.8-11.8萬 【現場實物試車試工件，包運費】
5米為12.8-13.8萬 【現場實物試車試工件，包運費】
8米為16.8-19.8萬 【現場實物試車試工件，包運費】
10米為19.8-22.8萬 【現場實物試車試工件，包運費】
為感謝新老客戶朋友的支持~如果您能夠現款提貨，我們可以在價格上給予5%的優惠待遇，如果您的定貨量比較大的話,在價格方面我們主動再為給您下調3%~
我們廠在**的家鄉湘潭市,現貨在湖南科技大學旁,歡迎廣大客戶過來做客!
電話： 0731-55577588 0731-57817389
