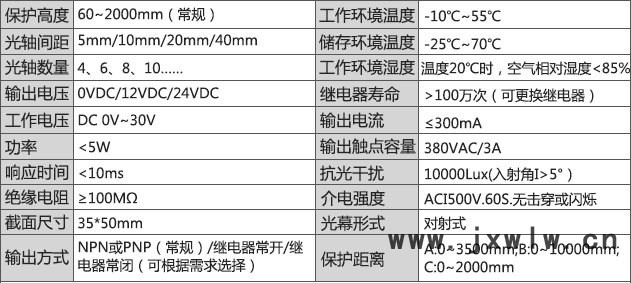

| 結構類型 | 電源內藏型 |
|---|---|
| 檢測方式 | 對射式 |
| 輸出方式 | NPN或PNP（常規）/繼電器常開/繼電器常閉（可根據需求選擇） |
| 使用環境溫度 | -10°~55°（℃） |
| 加工定制 | 是 |
| 產品認證 | ce |
| 電源電壓 | DC 0V-30V 、220V（V） |
| 輸出信號 | 模擬型 |
| 用途 | 工業安全防護 |
| 制作工藝 | 集成 |
| 品牌 | 意普 |
| 型號 | ESA/ELG/EB15/ELC/ESN等 |

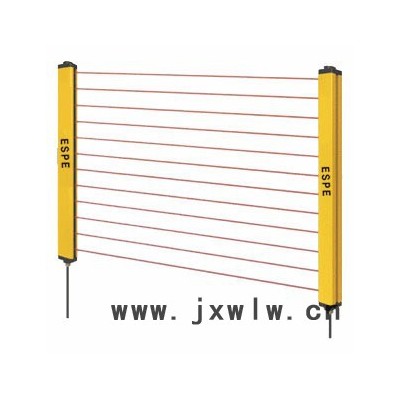

ESN系列安全光柵是由發光器和受光器兩部分組成。發光器發射光信號直接由受光器接受，形成保護光幕，受光器監控光幕的通斷狀態，將光幕的通斷狀態信號進行處理，通過NPN（或者PNP）三極管輸出低電平（或高電平），通過傳輸數據線送至機床PLC或報警器報警電路，實現機床的停機或者報警。
全程自檢，抗振性好，性能穩定。高分辨力，可保護手指安裝方式簡便多樣。光軸對準容易，抗光、電磁干擾強，低功耗設計，響應時間短，可靠性高。
1.ESN系列安全光柵是由發光器、受光器、傳輸數據線、支架四部分組成；
2.適用于保護長度（機床臺面）A型0—3米，B型0—10米的機床臺面或保護區域；
3.數據線標準長度為：2.5米、 3.5米；
4.光軸間距分別有10mm、20mm、40mm供選擇，保護高度根據機械設備的需要選擇（100mm～2000mm）。
| 光軸間距（5mm) | | 光軸間距（10mm) | ||||||
| 光束數量 | 保護高度 | 外殼高度 | 規格型號 | 光束數量 | 保護高度 | 外殼高度 | 規格型號 | |
| 16 | 75 | 167.5 | ESN01605 | 8 | 70 | 155 | ESN00810 | |
| 24 | 115 | 207.5 | ESN02405 | 12 | 110 | 195 | ESN01210 | |
| 32 | 155 | 247.5 | ESN03205 | 16 | 150 | 235 | ESN01610 | |
| 40 | 195 | 287.5 | ESN04005 | 20 | 190 | 275 | ESN02010 | |
| 48 | 235 | 327.5 | ESN04805 | 24 | 230 | 315 | ESN02410 | |
| 56 | 275 | 367.5 | ESN05605 | 28 | 270 | 355 | ESN02810 | |
| 64 | 315 | 407.5 | ESN06405 | 32 | 310 | 395 | ESN03210 | |
| 72 | 355 | 447.5 | ESN07205 | 36 | 350 | 435 | ESN03610 | |
| 80 | 395 | 487.5 | ESN08005 | 40 | 390 | 475 | ESN04010 | |
| 88 | 435 | 527.5 | ESN08805 | 44 | 430 | 515 | ESN04410 | |
| 96 | 475 | 567.5 | ESN09605 | 48 | 470 | 555 | ESN04810 | |
| 104 | 515 | 607.5 | ESN10405 | 52 | 510 | 595 | ESN05210 | |
| 112 | 555 | 647.5 | ESN11205 | 56 | 550 | 635 | ESN05610 | |
| 120 | 595 | 687.5 | ESN12005 | 60 | 590 | 675 | ESN06010 | |
| 128 | 635 | 727.5 | ESN12805 | 64 | 630 | 715 | ESN06410 | |
| … | … | … | … | … | … | … | … | |
| 392 | 1955 | 2047.5 | ESN39205 | 300 | 2990 | 3075 | ESN30010 | |
| 400 | 1995 | 2087.5 | ESN40005 | 304 | 3030 | 3115 | ESN30410 | |
| | | | | | | | | |
| | ||||||||
| 光軸間距（20mm) | | 光軸間距（40mm) | ||||||
| 光束數量 | 保護高度 | 外殼高度 | 規格型號 | 光束數量 | 保護高度 | 外殼高度 | 規格型號 | |
| 4 | 60 | 155 | ESN00420 | 4 | 120 | 215 | ESN00440 | |
| 6 | 100 | 195 | ESN00620 | 6 | 200 | 295 | ESN00640 | |
| 8 | 140 | 235 | ESN00820 | 8 | 280 | 375 | ESN00840 | |
| 10 | 180 | 275 | ESN01020 | 10 | 360 | 455 | ESN01040 | |
| 12 | 220 | 315 | ESN01220 | 12 | 440 | 535 | ESN01240 | |
| 14 | 260 | 355 | ESN01420 | 14 | 520 | 615 | ESN01440 | |
| 16 | 300 | 395 | ESN01620 | 16 | 600 | 695 | ESN01640 | |
| 18 | 340 | 435 | ESN01820 | 18 | 680 | 775 | ESN01840 | |
| 20 | 380 | 475 | ESN02020 | 20 | 760 | 855 | ESN02040 | |
| 22 | 420 | 515 | ESN02220 | 22 | 840 | 935 | ESN02240 | |
| 24 | 460 | 555 | ESN02420 | 24 | 920 | 1015 | ESN02440 | |
| 26 | 500 | 595 | ESN02620 | 26 | 1000 | 1095 | ESN02640 | |
| 28 | 540 | 635 | ESN02820 | 28 | 1080 | 1175 | ESN02840 | |
| 30 | 580 | 675 | ESN03020 | 30 | 1160 | 1255 | ESN03040 | |
| 32 | 620 | 715 | ESN03220 | 32 | 1240 | 1335 | ESN03240 | |
| … | … | … | … | … | … | … | … | |
| 300 | 5980 | 6075 | ESN30020 | 300 | 11960 | 12055 | ESN30040 | |
| 304 | 6060 | 6155 | ESN30420 | 304 | 12120 | 12215 | ESN30440 | |
| | | | | | | | | |
◆ 如何為設備選擇合適的安全光柵？
可根據以上產品選型表，選擇適合自身款型的安全光柵，不了解產品的話可直接撥打公司電話（400-869-2227）來咨詢，說出貴公司具體的需求（設備形態、保護高度、對射距離等），意普將會為您挑選屬于您最合適的安全光柵方案。這是最常規的方法，意普可以更快、更多、更仔細的了解到貴公司的狀況，在第一時間解決您的需求問題。
◆ 該店鋪是不是意普廠家？
是的，請放心，該店鋪為意普廠家官方旗艦店，廠家直接供貨，完善的售后服務體系，訂購數量多，可享受最優惠的價格標準！
◆ 如何開具發票？
我公司提供17%增值稅發票，您只需將您的開票資料傳真至0755-86111092。
◆ 售后服務如何保證？
售后服務根據合同和我公司質量保證體系進行。
◆ 若有其它問題，如何解決？
若有其它問題，請及時聯系意普業務負責人。
意普總部地址：深圳寶安區觀瀾街道大布巷工業區
聯系人：賈經理
電話：400-869-2227 0755-27972227 傳真：0755-86111092
手機：13714591394 / 18098973110 QQ：18098973110 微信號：espe0907
1、意普所有光柵產品質保3年，在非認人為因素下意普將負責產品保修。
2、到貨七天內，在產品保持全新、包裝齊全、不影響二次銷售的情況下，接受無理由換貨，由買家負責往返郵費。
3、質量問題商品退換,發現質量問題，需在到貨七天內提交質量問題照片（逾期不予受理），請告訴我們訂單號，產品規格型號及數量,我們將在3-5日內進行審核，經審核確認后接受換貨，換貨一律使用快遞預付件（顧客先支付運費）。退貨到達并確認后，我們負責寄出更換商品,快遞費用本公司承擔!
4、未通過審核的質量問題商品，退回時一律按無理由退換貨處理，由顧客負責該退回包裹的所有郵費。
