| 材質 | 聚丙烯（PP）.石墨管 |
|---|---|
| 規格 | 按客戶需求定制 |
| 換熱面積 | 10㎡ |
| 類型 | 列管式換熱器 |
| 用途 | 熱交換,化工,換熱器,換熱 |
| 傳熱方式 | 間壁式換熱器 |
| 分類 | 換熱器,石墨換熱器,列管式換熱器 |
| 包裝類型 | 石墨管 |
| 品牌 | 弘禾 |
| 加工定制 | 是 |

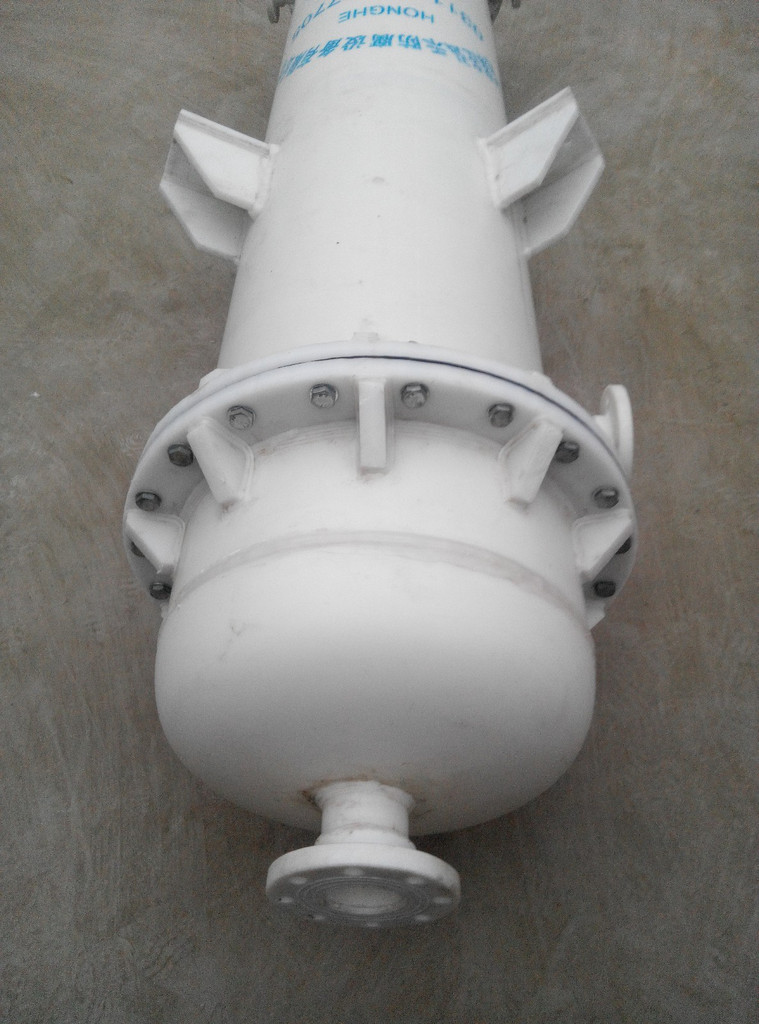

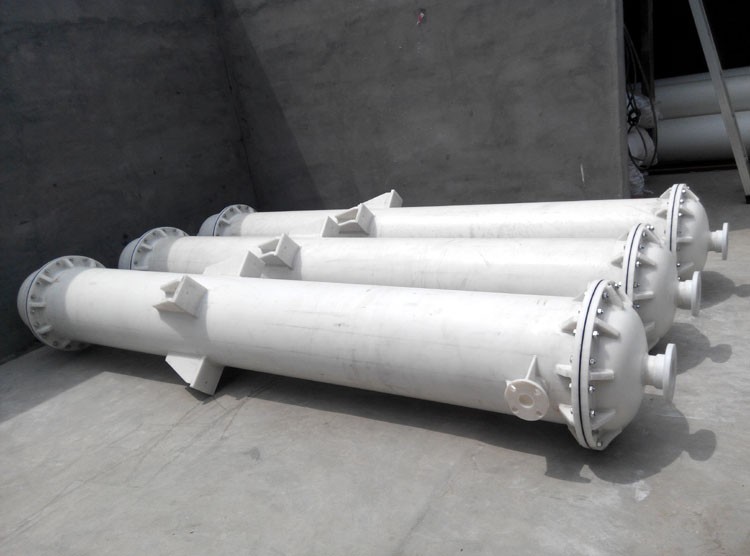

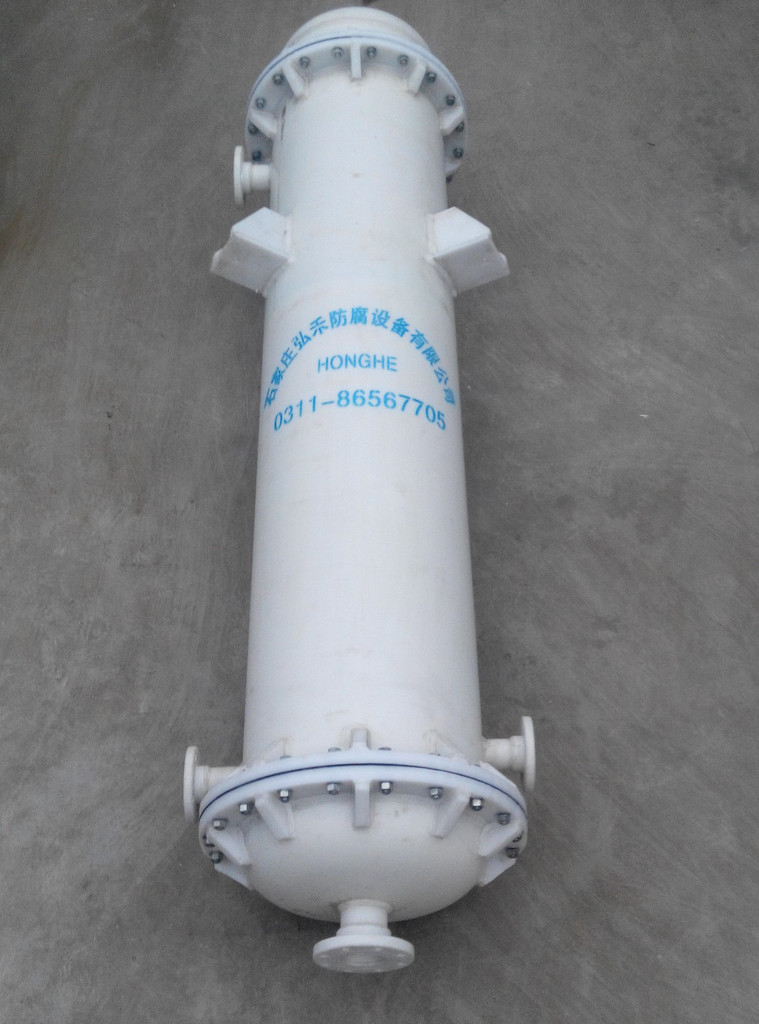

◆ 產品概述
采用石墨填充改性，聚丙烯制成的換熱器，屬國內較先進的換熱設備是國內首創。應用證明，該設備許多性能指標，均優于其它材質制成的換熱器。本設備采用石墨填充改性聚丙烯塑料制成導熱管，殼體、管板、封頭、法蘭、接管等零件，選用純聚丙烯塑料制成。
◆ 耐腐蝕性
聚丙烯具有優良的耐化學藥品性，對于無機化合物，不論酸、堿鹽溶液，除氧化性外，幾乎直到100℃都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質均可使用。
◆ 耐溫性
聚丙烯塑料融點為164～174℃，因此一般使用溫度可達110～125℃
◆ 無毒性
不結垢，不污染介質，也可用食品工業。
◆ 重量輕
對設備安裝維修極為方便。
由于具有以上特點，所以本設備適合于化工、制藥染化、冶金、食品、化纖等工 業中做各種用途的換熱設備，代替彌補了原有的不銹鋼、搪瓷、石墨、碳鋼、玻 璃設備的不足，使用后效果顯著，已受到廣大用戶的歡迎。
| 石墨改性聚丙烯性能 | 數據 | 純聚丙烯性能 | 數據 | ||
| 比重 | 1.1 | 比重 | 0.91 | ||
| 工作溫度 | -5～125 | 工作溫度°C | -10～130 | ||
| 線膨脹系數X10-5/ | 5.7～12 | 線膨脹系數10-5/°C | 6～3 | ||
| 抗沖強度kg/cm2 | ≥6.5 | 抗沖強度kg/cm2 | ≥15 | ||
| 抗拉強度kg/cm2 | ≥230 | 抗拉強度kg/cm2 | ≥300 | ||
| 焊接抗拉強度kg/cm2 | ≥123 | 焊接抗拉強度kg/cm2 | ≥165 | ||
| 導熱系數千卡/米、小時、度 | 2.6 | 導熱系數千卡/米、小時、度 | 0.3 | ||
| 工作壓力 | 正壓MPa | ≤0.25 | 工作壓力 | 正壓MPa | 0.25 |
| 負擔壓MPa | -0.1 | 負壓MPa | -0.1 | ||
| 出廠水壓試驗MPa | 0.4 | 出廠水壓試驗MPa | 0.4 | ||
| 型號 | 公稱換熱 | 殼體 | 換熱管 | 管接口法蘭規格 | 安裝尺寸 | |||||||
| 面積 | 公稱直徑 | 公稱直徑 | 管數 | 有效長度 | HG5010-58 1.0MPa | 立式 | 臥式 | |||||
| PGH | m2 | Dg mm | Dg mm | 根 | L mm | a | b | c | d | e | H mm | H mm |
|
| 2 | 250 | 20 | 48 | 800 | 50 | 50 | 40 | 50 | 50 | 1350 | 1400 |
| 3 | 250 | 20 | 48 | 1050 | 1650 | 1800 | ||||||
| 4 | 250 | 20 | 48 | 1430 | 1950 | 1800 | ||||||
| 4 | 310 | 20 | 75 | 888 | 1550 | 1558 | ||||||
| 5 | 310 | 20 | 75 | 1200 | 1830 | 1880 | ||||||
| 6 | 310 | 20 | 75 | 1332 | 1990 | 2002 | ||||||
| 8 | 310 | 20 | 75 | 1776 | 65 | 65 | 50 | 65 | 50 | 2430 | 2476 | |
| 10 | 310 | 20 | 75 | 2220 | 2880 | 2920 | ||||||
| 10 | 400 | 20 | 144 | 1340 | 2020 | 2040 | ||||||
| 12 | 310 | 20 | 75 | 2661 | 3310 | 3361 | ||||||
| 12 | 400 | 20 | 144 | 1608 | 2290 | 2308 | ||||||
| 14 | 400 | 20 | 144 | 1876 | 2560 | 2576 | ||||||
| 16 | 400 | 20 | 144 | 2144 | 2800 | 2844 | ||||||
| 18 | 400 | 20 | 144 | 2200 | 80 | 80 | 50 | 65 | 50 | 2850 | 2900 | |
| 20 | 400 | 20 | 144 | 2350 | 2960 | 3050 | ||||||
| 22 | 400 | 20 | 144 | 2500 | 3110 | 3200 | ||||||
| 24 | 400 | 20 | 144 | 2700 | 3200 | 3250 | ||||||
| 30 | 500 | 20 | 234 | 2100 | 2800 | 2900 | ||||||
| 40 | 500 | 20 | 234 | 3000 | 3700 | 3800 | ||||||
| 50 | 500 | 20 | 234 | 3500 | 100 | 100 | 50 | 65 | 50 | 4200 | 4300 | |
| 50 | 600 | 20 | 320 | 2500 | 3200 | 3300 | ||||||
| 60 | 600 | 20 | 320 | 3000 | 3700 | 3800 | ||||||
| 70 | 600 | 20 | 320 | 3500 | 4200 | 4300 | ||||||
| 80 | 600 | 20 | 320 | 4000 | 4700 | 4800 | ||||||
| 90 | 600 | 20 | 320 | 4500 | 5200 | 5300 | ||||||
| 90 | 700 | 20 | 512 | 2800 | 3500 | 3600 | ||||||
| 100 | 700 | 20 | 512 | 3100 | 150 | 150 | 50 | 65 | 50 | 3800 | 3900 | |
| 150 | 800 | 20 | 646 | 3700 | 4400 | 4500 | ||||||
