| 外形尺寸 | 10 |
|---|---|
| 用途 | 機械行業 |
| 鉆孔角度 | 45度 |
| 鉆孔深度 | 100m |
| 鉆孔直徑 | 400mm |
| 品牌 | 石油人 |
| 型號 | WCYJW10--5-3 |
| 加工定制 | 是 |

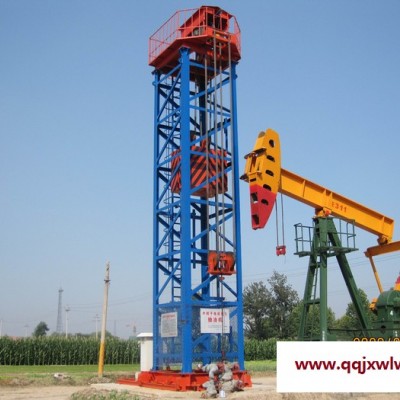

塔架式節能抽油機采用本公司的實用新型**（ZL 03242883.9 外轉子式力矩電動機抽油機，ZL 200710089285.0 W型曳引抽油機），是一種機、電一體化，節能、減排、高效的新型抽油機。其創新點是采用國際先進技術水平的外轉子電機和變頻控制裝置。
抽油機型號 Type of the Pumping Unit | 額定懸點載荷 Rated Suspending Point Load kN | **大沖程 Max. Stroke m | **大沖次 Max. Stroke Frequency min-1 | 額定扭矩 Rated Torque kN.m |
WCYJW10-5-3 | 100 | 5 | 3.5 | 3 |
WCYJW12-6-3 | 120 | 6 | 3 | 3 |
WCYJW14-7-4 | 140 | 6 | 3 | 4 |
WCYJW16-7-4 | 160 | 7 | 3 | 4 |
WCYJW18-8-5 | 180 | 7 | 2 | 5 |
WCYJW20-8-6 | 200 | 8 | 2 | 6 |
塔架式節能抽油機的性能特點
1、 結構簡單、重量輕、占地面積小
此抽油機的主要部件是外轉子電機和變頻控制裝置，與常規游梁式抽油機相比，省去了減速、換向等復雜的機械系統，因此，結構簡單，重量輕，占地面積小。
2、 節電效果顯著
由于采用了國際先進水平的外轉子稀土永磁同步電機和先進的變頻控制技術；采用直接平衡方式；在曳引系統中，采用動滑輪，使電機的負荷減小，因此，節電效果顯著。
3、 實現沖程和沖次無級可調，具有多種保護功能
采用變頻技術，實現沖程和沖次無級可調，并具有缺相保護功能、超載保護功能、失載保護功能和電機過熱保護、短路自動停電保護功能。
4、使用簡單，調參容易
通過調節變頻控制柜面板的旋鈕來調節抽油機的沖次，配合改變上止點傳感器和下止點傳感器的位置來改變沖程，通過改變配重平衡塊的重量來調節抽油機的平衡，因此，使用簡單，容易調參。
5、可實現長沖程、低沖次，適用于稠油井、大泵強采井和深井的原油開采
本抽油機的外轉子電機具有大扭矩、低轉速的優點，可以實現長沖程、低沖次。當額定懸點載荷為160**大沖程為7m時**大沖次可達到3min-1，因此適用于稠油井、大泵強采井和深井原油開采。
