| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控機床 |

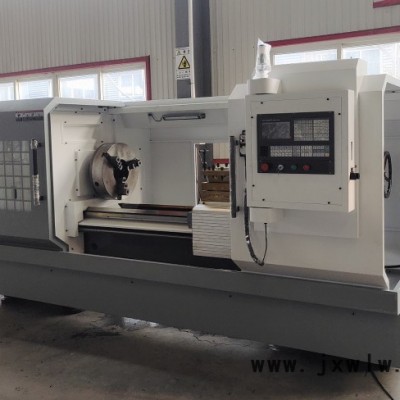

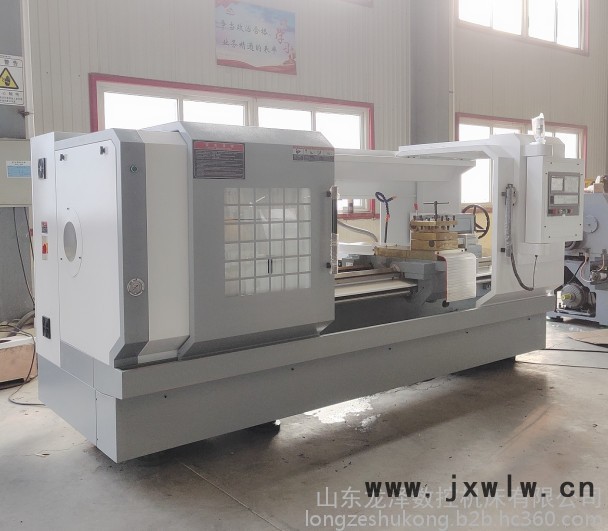

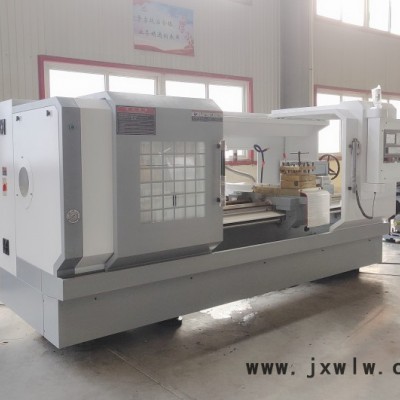

| 型號 | CK6180數控車床 |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |
| 項目 | 機床規格及主要技術參數 | 備注 | ||
| 系統 | 數控系統 | GSK980TC3 | 標配 | |
| 工作 范圍 | 床身最大回轉直徑 | Φ850mm | 標配 | |
| 滑板上最大車削直徑 | Φ480mm | 標配 | ||
| 最大加工長度 | 1000mm | 標配 | ||
| 導軌寬度 | 600mm |
| ||
| 主 | 主軸軸端 | C-11 | 標配 |
| 主軸孔前端錐度 | 公制φ120 1:20 | 標配 | |
| 主軸通孔直徑 | φ105mm | 標配 | |
| 主軸調速范圍 | 10~850 r/min（三檔機械變速，變頻無極調速） | 標配 | |
| 主軸電機 | 三相異步電機11Kw | 標配 | |
| 坐標軸 | 橫向（X軸）最大行程 | 450mm | 標配 |
| 縱向（Z軸）最大行程 | 1100mm | 標配 | |
| X軸伺服單元 | (10N.m. 2000r/min)（廣州數控） | 標配 | |
| Z軸伺服單元 | (15N.m. 2000r/min)（廣州數控） | 標配 | |
| X軸最大進給速度 | 4m/min | 標配 | |
| Z軸最大進給速度 | 5m/min | 標配 | |
| 滾珠絲桿直徑*螺距 | X向：25*05 Z向：50*10 | 標配 | |
| 重復定位精度 | X軸±0.005mm,、Z±0.005mm | 標配 | |

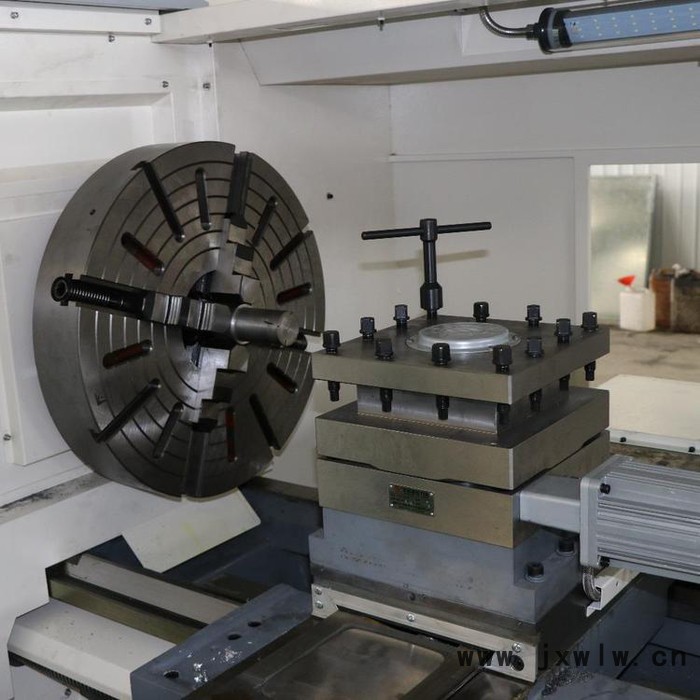

| 回轉 刀架 | 刀架型式 | 國產電動回轉刀架（常州亞興LDB4-120（6163）） | 標配 |
| 刀座數量 | 四工位 | 標配 | |
| 外徑、端面刀柄規格 | 32mmX32mm | 標配 | |
| 刀架重復定位精度 | 0.008mm |
| |
| 夾緊 裝置 | 手動卡盤 | K11400/C11三爪自手動卡盤（無錫建華） | 標配 |
| 尾座 | 尾座套筒直徑 | φ100mm |
|
| 頂套最大行程 | 250mm | 標配 | |
| 頂套錐度 | MT6 | 標配 | |
| 冷卻 | 冷卻水泵 | AB-25；125W(三相電泵) | 標配 |
| 自動潤滑裝置 | HR3型電動潤滑泵泵 | 標配 | |
| 傳動 部件 | 主軸軸承 | 國產高精度軸承（新哈/洛陽德潤） | 標配 |
| 滾珠絲杠 | 國產高精度滾珠絲杠（北方岐山/濟寧博特） | 標配 | |
| 絲杠軸承 | 國產高精度絲桿軸承（新哈/洛陽德潤） | 標配 | |
| 隨機 資料 | 裝箱清單 | 一份 | 標配 |
| 合格證明書 | 一本（精度檢測表） | 標配 | |
| 機械說明書 | 一本 | 標配 | |
| 電器說明書 | 一本（電器原理圖） | 標配 | |
| 操作說明書 | 一本 | 標配 |
| 其它 | 機床總電容量 | 15kW | 標配 |
| 機床凈重(約) | 3900 kg | 標配 | |
| 機床外形尺寸 | 3300mm×2000mm×2000mm | 標配
|
1.1本系列機床是山東龍澤數控機械科技有限公司生產的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。

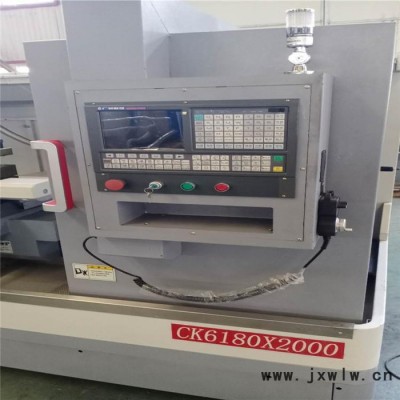

1.4數控系統采用GSK980TC3及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
1.6各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。

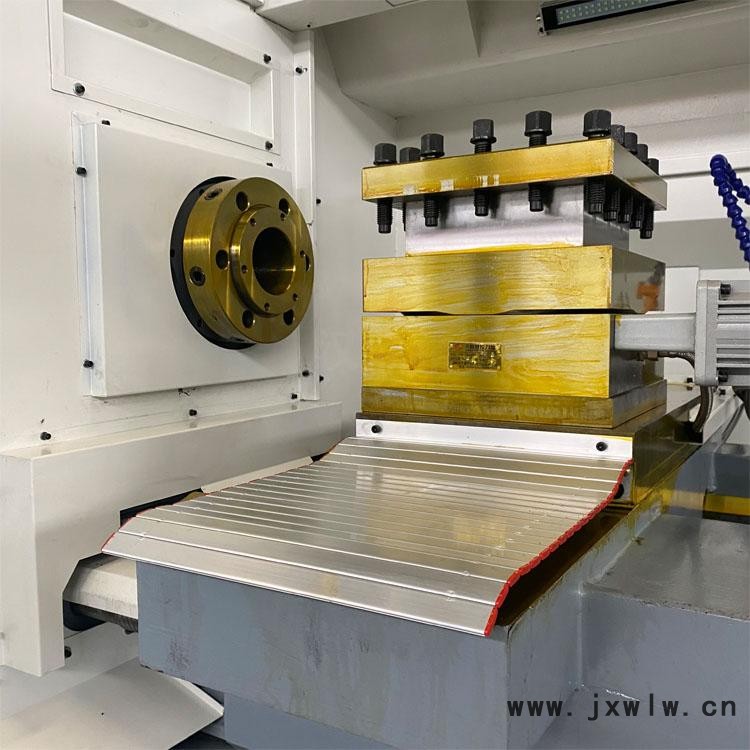

1.7導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
