| 動力類型 | 電動 |
|---|---|
| 加工精度 | 精密 |
| 類別 | 立式 |
| 主電機功率 | 5.5 |
| 執行質量標準 | 國標 |
| 品牌 | 滬控 |

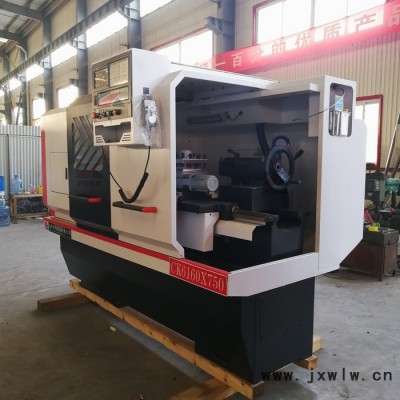

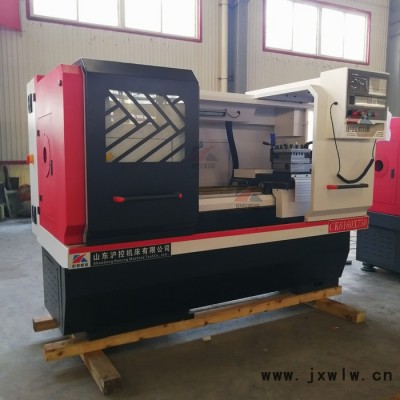

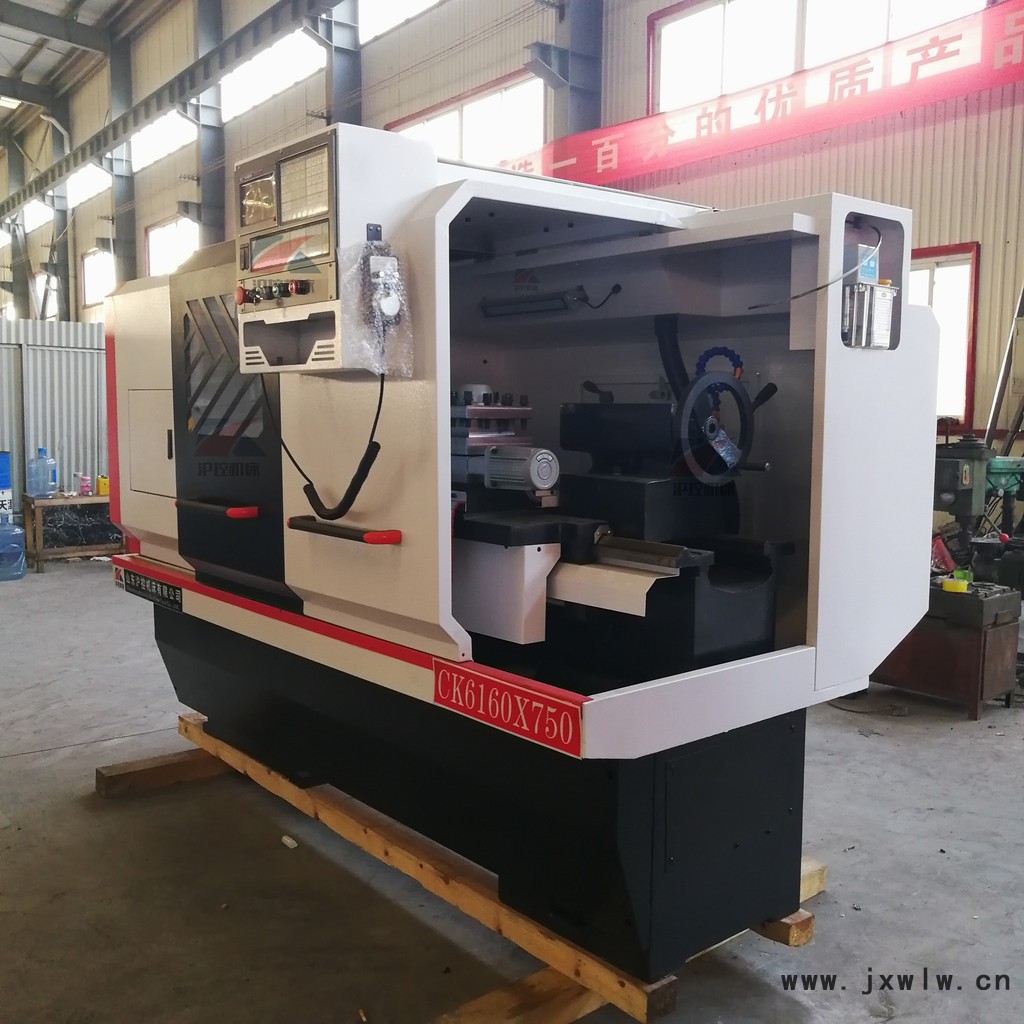

| 型號 | CK6160 |
| 加工定制 | 是 |
| 主要技術參數 | SPECIFICATIONS | Units | CAK6160V |
| 床身上最大回轉直徑 | Swing over bed | mm | 600 |
| 橫滑板上最大回轉直徑 | Swing over cross slide | mm | 395 |
| 最大工件長度 | Distance between centers | mm | 1000/1500/2000 |
| 主軸孔徑范圍 | Spindle bore | mm | 82 (Optional 130) |
| 主軸孔徑錐度 | Spindle bore taper | - | Metric φ90/1:20 |
| 主軸鼻端型號 | Spindle nose type | - | A2-8(A2-11) |
| 主軸轉速級數 | Spindle speed steps | - | 無級變速Stepless |
| 主軸轉速范圍 | Spindle speed range | rpm | 1800 (Optional 800) |
| 刀架類型 | Turret/tool post | - | 4工位電動刀架 Eletric 4 position |
| 刀具尺寸 | Tool size | mm | 25 x 25 |
| X軸行程 | X axis travel | mm | 300 |
| Z軸行程 | Z axis travel | mm | 1000/1500/2000 |
| X軸快速進給速度 | X axis rapid traverse | mm/min | 6000 |
| Z軸快速進給速度 | Z axis rapid traverse | mm/min | 10000 |
| 尾座套筒直徑 | Tailstock quill diameter | mm | 75 |
| 尾座套筒錐度 | Tailstock quill taper | - | MT5 |
| 尾座套筒行程 | Tailstock quill travel | mm | 200 |
| 主軸電機 | Main spindle motor | kw | 7.5/11 |
| 冷卻泵電機 | Coolant pump motor | kw | 0.125 |
| 機床重量 Machine weight | Weight for 1000 | kg | 3200 |
| Weight for 1500 | kg | 3500 | |
| Weight for 2000 | kg | 4000 | |
| 外形尺寸 Overall dimension | Dimension for 1000 | mm | 2950x1800x1900 |
| Dimension for 1500 | mm | 3650x1800x1900 | |
| Dimension for 2000 | mm | 4250x1800x1900 |
| 標 準 配 置 | 序 號 | 名稱 | 數量 | 標準配置 |
| 1 | 數控系統 | 1/臺 | 廣數980TB3/伺服 | |
| 2 | 卡盤 | 1/臺 | 建華Ф250手動卡盤 | |
| 3 | 尾座 | 1/臺 | 手動尾座 | |
| 4 | X向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產（北方岐山） | |
| 6 | 電動刀架 | 1/臺 | 國產(文昌) | |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產(新軸) | |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
| 9 | 主 軸 軸 承 | 1套/臺 | 國產 | |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 | |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
| 12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 | |
| 13 | 潤 滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
| 14 | 附 件 | / | 標準 |
