產品價格￥1000000.00元/臺
產品品牌MATTES
最小起訂未填
供貨總量15 臺
發貨期限自買家付款之日起 60 天內發貨
瀏覽次數533
企業旺鋪http://m.litroenergyproducts.com/index.php?homepage=mattes
更新日期2021-12-09 16:14
品牌： |
MATTES |
所在地： |
江蘇 無錫市 |
起訂： |
未填 |
供貨總量： |
15 臺 |
有效期至： |
長期有效 |
定位精度： |
0.02mm |
規格： |
68 x 157 x 340 mm |
| 定位精度 | 0.02mm |
|---|---|
| 規格 | 68 x 157 x 340 mm |
| 類型 | 便攜式三坐標測量機 |
| 適用范圍 | 電子廠,電子元器件切割,工礦企業,工農業生產,石油化工廠,漁業機械 |
| 外形尺寸 | 1035 x 169 x 140 mm |
| 品牌 | Creaform/形創 |
| 型號 | HandyPROBE |
| 加工定制 | 是 |
注：Price僅作標識用，沒有實在意義，如需正確Price,請聯系銷售確認！
| HandyPROBE光筆便攜式三坐標測量機 新一代手持式光學三坐標測量機 (PCMM) |

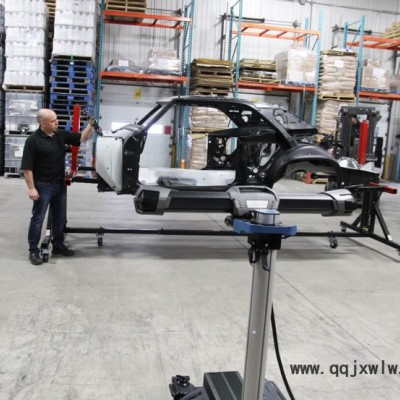

便攜式測量技術可供制造商和生產經理直接在生產車間使用，從而大幅提升質量控制工作的靈活性和效率。HandyPROBE Next便攜式 CMM 測量筆 不易受環境變化的影響，可生成高精度的測量數據。便攜式 CMM測量筆無需固定的測量設置，在車間環境中的表現遠遠優于傳統的便攜式 CMM。
HandyPROBE Next 系統功能完備，可實時執行其掃描和探測設備與被測部件上目標點之間的動態參考。C-Track 光學跟蹤器及無線探頭在測量過程中均可隨時移動，并生成同樣高質量的數據。HandyPROBE Next 便攜式光學測量筆專為滿足當今制造業對質量的高度要求而設計，測量范圍相對其他便攜式 CMM 更加廣泛。
此計量檢測解決方案可幫助制造企業消除制造過程效率低下的問題，避免不必要的開銷。
HandyPROBE光筆便攜式三坐標測量機新增功能
· 精度提高 2 倍
· 連續測量
· 測量范圍增加 16.6 m3
· 設計結實耐用，確保車間硬件使用的可靠性
· 具有多功能按鈕，與軟件交互更為簡便
HandyPROBE光筆便攜式三坐標測量機TRUaccuracy
· 計量級測量：精度高達 0.020 mm、具有較高的重復性及可追蹤認證
· 動態參考：通過光學反射器創建一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象
· 體積精度達 0.064 mm（ASME B89.4.22 標準）
· 單點重復性達 0.044 mm（ASME B89.4.22 標準）
· 可準確測量尺寸在 0.2 到 10 米之間的部件
· 現場校準步驟簡便，質量控制精度不受時間影響
HandyPROBE光筆便攜式三坐標測量機 TRUportability
· 便于在車間環境中使用
· 便攜式 CMM：可輕松進入部件所在的任何位置
· 便攜式 CMM 手提箱：可將系統、三腳架及配件裝入一只便攜式手提箱
· 探頭與系統之間無物理鏈路，可將功能多樣性大化
HandyPROBE光筆便攜式三坐標測量機TRUsimplicity
· 無需固定設置：測量過程中可隨時自由移動部件和系統
· 測量范圍更寬廣并易于擴展
· 自動對齊：借助光學反射器可實現重復檢測而無需重新對齊
· 人體工程學設計，無線探頭
· 新增 MetraSCAN 3D，有多種 3D 掃描功能可供用戶選擇
· 具有多功能按鈕，與軟件交互更為簡便
· 學習周期短，操作直觀
| HandyPROBE Next | HandyPROBE Next|Elite | ||
|---|---|---|---|
| 精度 (1) | 0.025 mm | 0.020 mm | |
| 單點重復性 (2) | 9.1 m3 (4) | 0.060 mm | 0.044 mm |
| 體積精度 (3) | 0.086 mm | 0.064 mm | |
| 單點重復性 (2) | 16.6 m3 (4) | 0.088 mm | 0.058 mm |
| 體積精度 (3) | 0.122 mm | 0.078 mm | |
| 體積精度 （采用 MaxSHOT 3D 或 C-link） (5) | MaxSHOT Next? | 0.060 mm + 0.025 mm/m | 0.044 mm + 0.025 mm/m) |
| MaxSHOT Next?|Elite | 0.060 mm + 0.015 mm/m | 0.044 mm + 0.015 mm/m | |
| 測量速率 | 80 次測量/秒 | ||
| 重量 | 5.7 kg | ||
| 尺寸 | 1031 x 181 x 148 mm | ||
| 操作溫度范圍 | 5–40°C | ||
| 操作濕度范圍 （非冷凝） | 10–90% | ||
| 認證 | 符合 EC 標準（電磁兼容性指令、低電壓指令以及 RoHS 2 有害物質限制指令）、IP50、WEEE | ||
| HandyPROBE Next 探頭 | |||
| 重量 | 0.5 kg | ||
| 尺寸 | 68 x 157 x 340 mm | ||
| 操作溫度范圍 | 5–40°C | ||
| 操作濕度范圍（非冷凝） | 10–90% | ||
| 認證 | 符合 EC 標準（電磁兼容性指令、低電壓指令、無線設備和電信設備以及 RoHS 2 有害物質限制指令），可與充電電池兼容、IP50、WEEE | ||
(1) 校準球體工具直徑測量的典型值。
(2) 基于 ASME B89.4.22 標準。HandyPROBE Next 的探測器位于錐形插座中。各個點可從多個通路方向測量。將各個點的測量值分析為在 X、Y、Z 方向的一系列偏差（值 = 范圍/2）。
(3) 基于 ASME B89.4.22 標準。在 C-Track 工作范圍內借助可追蹤長度標準模型在不同位置和方向進行測量，來評估性能（值 = 偏差）。
(4) HandyPROBE Next 的體積準確度性能取決于測量時采用的工作范圍：9.1 m3 或 16.6 m3。
(5) 使用 MaxSHOT 3D 時，系統的體積準確度性能不可高于給定模型的默認體積準確度性能。
HandyPROBE光筆便攜式三坐標測量機檢測和質量控制
· 部件至 CAD 分析
· 首件和供應商質量檢測
· 針對 3D 模型與原始部件或生產工具的一致性評估
· 針對制成部件與原始部件的一致性評估
· 對齊
· 工具認證
· 多點測量（ 30 點/秒）
· 與 MetraSCAN 3D 結合使用時，可實現全自由形態檢測并生成高密度分析圖。
HandyPROBE光筆便攜式三坐標測量機逆向工程
· 幾何實體的逆向工程（球面、柱面、平面）
· 與 MetraSCAN 3D 光學 CMM 掃描儀結合使用時，可對混合部件（幾何與自由形態）執行更快更準確的逆向工程
VXelements：Creaform 的 3D 軟件平臺
HandySCAN 3D 掃描儀隨附 Vxelements軟件，這是一款全集成的 3D 數據采集軟件平臺，可以為其整個 3D 掃描和測量技術系列提供支持。 它將所有基本要素和工具都融入到一個用戶友好、簡便且流暢的工作環境中。 其實時可視化功能帶來了簡單而又令人愉快的體驗。
完成數據采集步驟之后即可自動創建并提供優化掃描文件，從而能大大地縮短您的組件檢查或設計過程。
VXscan：掃描軟件模塊
VXscan 專門用于采集和優化 3D 掃描數據。 除了能夠為這些特定的任務提供高性能外，它還具有簡單易用和用戶友好的特點，足以滿足任何知識水平的用戶需要。
· 用戶友好界面：VXelements 的設計可實現功能強大且簡單的流程，從而在基本核心上簡化整個掃描過程。
· 表面優化算法：可避免創建多個掃描層并確保更準確的網格，且無需任何后處理。
· 直接網格輸出：完成采集之后，即可導出所有標準格式的優化網格。 無需執行復雜的對齊或點云處理。
· 掃描分辨率并無限制：只需輸入分辨率值，不受掃描物體尺寸的影響。 掃描前后可隨時更改分辨率。
· 實時可視化：掃描物體的同時，用戶就可以查看 3D 表面。
· 掃描結果增強：補洞、智能提取、邊界過濾器等等。
HandyPROBE光筆便攜式三坐標測量機兼容軟件
· 3D Systems (Geomagic? Solutions)
· InnovMetric 軟件 (PolyWorks)
· Dassault Systèmes（CATIA V5 和 SolidWorks）
· PTC (Pro/ENGINEER)
· Metrologic Group (Metrolog X4 和 V5)
· Siemens（NX 和 Solid Edge）
· Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）
HandyPROBE 光筆便攜式三坐標測量機 (CMM) 可顯著提高測量過程的可靠性和速度。HandyPROBE光筆便攜式三坐標測量機技術規格：
HandyPROBE
| 重量 | 450 克 |
| 尺寸 | 204 x 159 x 97 毫米 |
| 測量速度 | 30 點/秒 |
| 操作溫度范圍 | 15-40 °C |
| 操作濕度范圍 （非冷凝） | 10-90% |
| 認證 | EN 301 489-1、 EN 301 489-3、 EN 300 220-1 |
C-Track
|
| C-Track 380 | C-Track 780 | C-Track 1480 | |
| 精度 (1) | 0.022 mm | 0.025 mm | 0.030 mm | |
| 單點重復性 (3) | 3.80 m3 | 0.045 mm (2) | 0.050 mm (5) | 0.055 mm (5) |
| 7.80 m3 | 不適用 | 0.055 mm (2) | 0.065 mm (5) | |
| 14.8 m3 | 不適用 | 不適用 | 0.095 mm (2) | |
| 體積準確度 (4) | 3.80 m3 | 0.075 mm (2) | 0.080 mm (5) | 0.090 mm (5) |
| 7.80 m3 | 不適用 | 0.085 mm (2) | 0.095 mm (5) | |
| 14.8 m3 | 不適用 | 不適用 | 0.170 mm (2) | |
| 體積性能（結合 MaxSHOT 3D 或 C-link) (4) | 毫米時 | 毫米時 | 毫米時 | |
| 0.045 毫米 + 0.025 毫米/米 | 0.055 毫米 + 0.025 毫米/米 | 0.095毫米+ 0.025毫米/米 | ||
| 測量速度 | 30 Hz | |||
| 重量 | 5.5 kg | |||
| 尺寸 | 1035 x 169 x 140 mm | |||
| 操作溫度范圍 | 15–40 oC | |||
| 操作濕度范圍 （非冷凝） | 10–90 % | |||
| 認證 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | |||
(1) 體積準確度使用動態參照模式和一個 500 mm 的工具。
(2) 每個系統按 ASME B89.4.22 標準中指定的測試方法測試。
(3)單點重復性：HandyPROBE 的探測器位于錐形插座中。 從多個通路方向測量單獨點。 將每個單獨點的測量值分析為在 X、Y、Z 中的一系列偏差（距離/2 方法）。
(4) 體積精度：通過在 HandyPROBE 工作容積（距離/2 方法）內的不同位置和不同方向測量可追蹤長度工具，可以對性能進行評估。
(5) 典型值。
HandyPROBE光筆便攜式三坐標測量機優勢： TRUaccuracyTM用戶友好：易學、直觀的系統，學習周期短 – 您可持續使用同一計量軟件與探測技術！
5 分鐘即可完成安裝。 可以測量正在生產過程中的部件，而不必校準每個部件。
應用：
檢測
部件到 CAD 分析 首件和供應商質量檢測 3D 模型與原始部件/生產工裝的一致性評估 針對制成部件與原始部件的一致性評估 對齊 工裝檢測 多點測量（ 30 點/秒） 與 MetraSCAN 3D 光學 CMM 掃描儀一起使用時，可執行全自由形態檢測，并生成高密度分析圖。 逆向工程航空航天
汽車/運輸 消費品 重工業 制造業 發電業 研究與教育還沒找到您需要的三坐標測量機產品？立即發布您的求購意向，讓三坐標測量機公司主動與您聯系！
